Cómo Probar El Sensor TPS (1992-1996 2.2L Toyota Camry)

Cómo Probar El Sensor TPS (1992, 1993, 1994, 1995, 1996 2.2L Toyota Camry)

El sensor de la posición del acelerador (en el 1992 a 1996 2.2L Toyota Camry) es un conjunto de dos sensores. Una parte del conjunto es el interruptor de ralentí y el otra parte es el sensor de la posición del acelerador.

En este tutorial te explicaré cómo verificar la parte del conjunto que corresponde al sensor de la posición de la mariposa del cuerpo del acelerador (comúnmente conocido como el sensor TPS en inglés).

En Inglés Puedes encontrar este tutorial en inglés aquí: How To Test The Throttle Position Sensor (1992-1996 2.2L Toyota Camry) (en: troubleshootmyvehicle.com).

APLICA A: Este tutorial aplica a los siguientes vehículos:

  • 2.2L Toyota Camry: 1992, 1993, 1994, 1995, 1996.

Si necesitas verificar el Interruptor De Ralentí (idle switch en inglés), este tutorial te ayudará: Cómo Probar El Interruptor De Ralentí (1992-1996 2.2L Toyota Camry).

Síntomas De Un Sensor TPS Averiado

La mariposa del cuerpo del acelerador abre y cierra (para dejar entrar más o menos aire al motor) cuando pisas o sueltas el pedal del acelerador. Es el trabajo del sensor de la posición del acelerador medir el ángulo de abertura (de la mariposa) y reportar esta información a la computadora de la inyección electrónica de tu 2.2L Toyota Camry.

Puesto que el sensor TPS desempeña un papel importante, en el sistema de inyección electrónica de tu Camry cuando, éste falla vas a ver uno o varios de los siguientes síntomas:

  • Si tu 2.2 Toyota Camry viene equipado con el sistema OBD II, vas a ver uno de los siguientes códigos:
    • P0120: Throttle Position Sensor Circuit.
    • P0121: Throttle Position Sensor Circuit.
  • Si tu 2.2 Toyota Camry viene equipado con el sistema OBD I, vas a ver uno de los siguientes códigos:
    • 41: Throttle Position Sensor Signal.
  • El motor titubea al acelerarlo.
  • Falta de fuerza al acelerar el vehículo en la carretera.
  • Consumo excesivo de combustible.

Descripción De Los Circuitos Del Sensor TPS

Descripción De Los Circuitos Del Sensor TPS. Cómo Probar El Sensor TPS (1992, 1993, 1994, 1995, 1996 2.2L Toyota Camry)

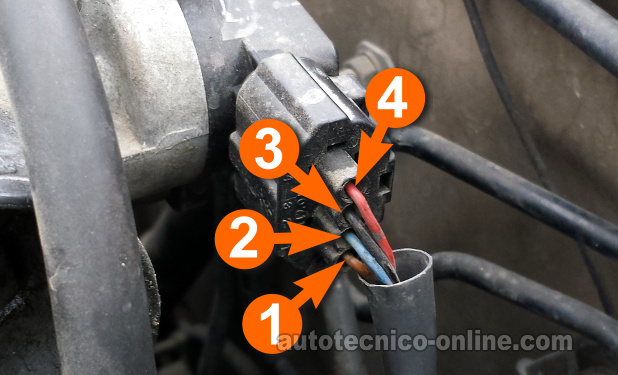

En la tabla abajo encontrarás una descripción breve de los 4 cables que salen del conector del sensor TPS.

Sensor TPS 1992-1996 2.2L Toyota Camry
Terminal Cable Descripción
1 Marrón (BRN) Tierra
2 Azul (BLU) Interruptor de Ralentí
3 Negro (BLK) Señal TPS
4 Rojo (RED) 5 Voltios

NOTA: Los colores de los cables y los circuitos del sensor TPS aplican únicamente a 1992-1996 2.2L Toyota Camry.

Dónde Comprar El Sensor TPS Y Ahorrar

El mejor lugar para ahorrar en la compra del sensor TPS de tu 2.2L Toyota Camry, es en Internet. Los siguientes enlaces te ayudarán a comparar precios:

Aviso: Como Afiliado de Amazon, gano una comisión por las compras que cumplen los requisitos. Si mis tutoriales te han sido útiles, comprar a través de estos enlaces es una manera sencilla de apoyar este sitio, sin ningún costo adicional para ti. ¡Muchas gracias!

¿No estás seguro si el sensor TPS (en los enlaces) sea el correcto para tu 2.2L Toyota Camry? No te preocupes, una vez que llegues a la página, ellos van a asegurarse de que sea el correcto. Si no lo es, te buscarán el correcto.

TEST 1: Verificando La Señal TPS Con Un Multímetro

Verificando La Señal TPS Con Un Multímetro. Cómo Probar El Sensor TPS (1992, 1993, 1994, 1995, 1996 2.2L Toyota Camry)

La primera cosa que vamos a hacer para darnos cuenta si está defectuoso el sensor TPS en tu 2.2 Toyota Camry es verificar el voltaje de la señal TPS con un multímetro. El cable que transmite la señal TPS es el cable negro (BLK) del conector eléctrico del sensor.

Si el sensor TPS está funcionando correctamente entonces la lectura de 2 kg debería aumentar a medida que abrimos manualmente la mariposa punto la lectura de esta señal debería disminuir a medida que regresamos la mariposa a su posición cerrada.

Si el sensor TPS está defectuoso entonces la lectura de voltaje se quedará atorada en un solo valor punto en otras palabras el voltaje No aumentará si disminuyera al abrir o cerrar la mariposa.

IMPORTANTE: No necesitas a remover el sensor TPS para verificarlo. La ilustración arriba muestra el sensor fuera del carro y desconectado únicamente para facilitar la explicación de la prueba. Otra cosa importante, el sensor TPS necesita permanecer conectado a su conector eléctrico para poder verificar la señal TPS.

NOTA: El sensor TPS tiene que estar conectado a su conector para verificar el voltaje de la señal TPS. Para realizar esta prueba tendrás que usar un back probe o un probador atraviesa cables. Puedes ver un ejemplo de esta herramienta y comprarla aquí (es el probador que uso y recomiendo): Goupchn 4mm Banana to Banana Plug Test Leads Kit, 15PCS Five Colors (Amazon affiliate link).

Estos son los pasos de la prueba:

  1. 1

    Abre la llave pero no arranques ni prendas el motor.

  2. 2

    Coloca el multímetro en su función de Voltios DC.

  3. 3

    Conecta el probador negro del multímetro directamente a la terminal negativa (-) de la batería.

  4. 4

    Conecta el probador rojo del multímetro al cable negro (BLK) del conector del sensor TPS.

    Recuerda, el sensor TPS debe permanecer conectado a su conector de 4 cables.

  5. 5

    Con la mariposa cerrada, el multímetro debería darte una lectura de 0.2 a 0.9 Voltios DC.

  6. 6

    Con la mano, abre y cierra la mariposa del cuerpo del acelerador.

    Obtendrás un resultado más exacto abriendo/cerrando la mariposa con la mano desde el compartimiento del motor de tu 2.2L Toyota Camry que al pisar/soltar el pedal del acelerador desde dentro del carro.

  7. 7

    El multímetro debería registrar un voltaje que aumenta a medida que la mariposa se va abriendo.

    Este voltaje debería llegar a un valor máximo entre 4.2 a 5 Voltios DC.

  8. 8

    Cierra la mariposa y nota la lectura de voltaje. El multímetro debería registrar un voltaje que disminuye a medida que lentamente cierras la mariposa.

  9. 9

    Ahora, usa el mango de un destornillador para darle unos golpes leves al sensor TPS a medida que abres/cierras la mariposa y observas el multímetro.

    El propósito de estos golpes con el destornillador (al sensor TPS) es ver si provocan apagones en la señal de voltaje que tu multímetro está reportando.

Vamos a darle un vistazo a lo que significan los resultados de tu prueba:

CASO 1: El multímetro registró una señal TPS que aumentó/disminuyó sin apagones. Este resultado te da a saber que el sensor TPS está funcionando bien. El sensor TPS no es la causa de la avería.

Este resultado también te indica que el sensor sí tiene alimentación de voltaje y Tierra.

CASO 2: El multímetro registró una señal TPS CON apagones. Este resultado te da a saber que el sensor TPS está averiado. Reemplaza el sensor TPS.

CASO 3: El multímetro NO registró ninguna señal TPS. Este resultado normalmente indica que le está faltando corriente (5 Voltios) o Tierra al sensor de la posición de la mariposa del cuerpo del acelerador (TPS).

Para confirmar si existe falta de alimentación de voltaje o Tierra sigue a: TEST 2: Verificando Que El Sensor TPS Reciba 5 Voltios.

CASO 4: El multímetro registró una señal TPS que estuvo fijo en solo valor. Este resultado normalmente indica que el sensor TPS está defectuoso.

Para estar seguros de que el sensor TPS está defectuoso, te sugiero verificar que éste tenga alimentación de 5 Voltios y Tierra: TEST 2: Verificando Que El Sensor TPS Reciba 5 Voltios.

TEST 2: Verificando Que El Sensor TPS Reciba 5 Voltios

Verificando Que El Sensor TPS Reciba 5 Voltios. Cómo Probar El Sensor TPS (1992, 1993, 1994, 1995, 1996 2.2L Toyota Camry)

Si en la prueba del TEST 1 el voltaje de la señal TPS se quedó atorado en un solo valor, necesitas confirmar que el sensor esté recibiendo alimentación de 5 Voltios y Tierra antes de concluir que está averiado.

En esta sección vamos a verificar que el cable rojo (RED) del conector esté suministrando 5 Voltios al sensor TPS.

Después de confirmar que el sensor esté recibiendo los 5 Voltios, seguiremos con la prueba del TEST 3 para verificar que también esté recibiendo Tierra.

Estos son los pasos de la prueba:

  1. 1

    Desconecta el sensor TPS de su conector de 3 cables.

  2. 2

    Abre la llave pero no des marcha ni enciendas el motor.

  3. 3

    Coloca el multímetro en su función de Voltios DC.

  4. 4

    Conecta la punta del probador negro del multímetro al borne negativo (-) de la batería.

  5. 5

    Con la sonda roja del multímetro, sondea con cuidado la parte frontal de la terminal que corresponde al cable rojo del conector.

    En la foto arriba, he identificado el cable rojo (RED) con el número 4.

  6. 6

    El multímetro debe mostrar entre 4.5 y 5.0 Voltios DC.

Vamos a echarle un vistazo a los resultados de tu prueba:

CASO 1: El multímetro confirmó alimentación de 5 Voltios. Este es el resultado correcto y esperado.

El siguiente paso es verificar que el sensor TPS esté recibiendo Tierra. Sigue a: TEST 3: Verificando Que El Sensor TPS Reciba Tierra.

CASO 2: El multímetro confirmó FALTA de alimentación de 5 Voltios. Este resultado exonera al sensor TPS como defectuoso. Para ser más específico: este resultado te dice que el problema del sensor TPS es por falta de voltaje y no por falla del sensor propio.

Aunque diagnosticar la falta de 5 Voltios está fuera del alcance de este tutorial, tu siguiente paso es verificar la continuidad del cable rojo (RED) entre el conector del sensor y la computadora.

Una vez que hayas encontrado y solucionado el problema que está causando la falta de 5 Voltios, el sensor debería volver a funcionar correctamente.

TEST 3: Verificando Que El Sensor TPS Reciba Tierra

Verificando Que El Sensor TPS Reciba Tierra. Cómo Probar El Sensor TPS (1992, 1993, 1994, 1995, 1996 2.2L Toyota Camry)

Hasta este punto hemos verificado dos cosas importantes:

  • La señal TPS no sube ni baja al abrir y cerrar la mariposa del cuerpo del acelerador (TEST 1).
  • El sensor está recibiendo alimentación de 5 Voltios (TEST 2).

Para nuestra última prueba, vamos a verificar que el cable marrón (BRN) esté suministrando Tierra al sensor TPS.

Esta Tierra es suministrada por la computadora de la inyección electrónica.

IMPORTANTE: La computadora de la inyección electrónica de tu 2.2L Toyota Camry es el que alimenta Tierra al sensor TPS punto por esa razón necesitas tener mucho cuidado de no provocar un cortocircuito a 12 Voltios (de la batería) en este cable o vas a quemar la computadora..

Estos son los pasos de la prueba:

  1. 1

    Desconecta el sensor TPS de su conector de 3 cables.

  2. 2

    Abre la llave pero no des marcha ni enciendas el motor.

  3. 3

    Coloca el multímetro en su función de Voltios DC.

  4. 4

    Conecta la punta del probador rojo del multímetro al borne positivo (+) de la batería.

  5. 5

    Con la sonda negra del multímetro, sondea con cuidado la parte frontal de la terminal que corresponde al cable marrón del conector.

    En la foto arriba, he identificado el cable marrón (BRN) con el número 1.

  6. 6

    El multímetro debe mostrar 10 a 12 Voltios DC.

Vamos a echarle un vistazo a los resultados de tu prueba:

CASO 1: El multímetro confirmó la presencia de Tierra. Este es el resultado correcto y esperado.

Podemos concluir que el sensor TPS está averiado y que necesitamos reemplazarlo únicamente si has confirmado lo siguiente:

  • La señal TPS no sube ni baja al abrir y cerrar la mariposa del cuerpo del acelerador (TEST 1).
  • El sensor TPS está recibiendo alimentación de 5 Voltios (TEST 2).
  • El sensor TPS está recibiendo Tierra de la computadora (como verificamos en esta prueba).

CASO 2: El multímetro confirmó FALTA de alimentación de Tierra. Este resultado exonera al sensor TPS como defectuoso. Para ser más específico: este resultado te dice que el problema del sensor TPS es por falta de voltaje y no por falla del sensor propio.

Aunque diagnosticar la falta de 5 Voltios está fuera del alcance de este tutorial, tu siguiente paso es verificar la continuidad del cable marrón (BRN) entre el conector del sensor y la computadora.

Una vez que hayas encontrado y solucionado el problema que está causando la falta de Tierra, el sensor debería volver a funcionar correctamente.
