El sensor TPS en tu 2.2L Toyota Celica produce una señal de voltaje que se puede verificar fácilmente con un multímetro en su función de Voltios DC (y sin tener que usar un escáner).
Cómo probablemente ya has de saber, el sensor TPS (en tu 2.2L Toyota Celica) es un conjunto de dos diferentes sensores. Una parte del conjunto viene siendo el sensor TPS y la otra parte viene siendo el interruptor de ralentí.
Este tutorial se enfoca en la verificación de la parte que corresponde al sensor de la posición de la mariposa del cuerpo del acelerador.
Contenido de este tutorial:
Puedes encontrar este tutorial en inglés aquí: How To Test The Throttle Position Sensor (1992-1999 2.2L Toyota Celica) (en: troubleshootmyvehicle.com).
APLICA A: Este tutorial aplica a los siguientes vehículos:
- 2.2L Toyota Celica: 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Síntomas De Un Sensor TPS Defectuoso
La señal de voltaje que el sensor TPS produce le informa a la computadora de la inyección electrónica la posición exacta del ángulo de la mariposa del cuerpo del acelerador. Con esa información, la computadora puede: inyectar más combustible, avanzar/retrasar el tiempo de encendido, etcétera.
Puesto que el sensor TPS desempeña un papel importante en el gerenciamiento del sistema de inyección en tu 2.2L Toyota Celica, cuando éste falla el rendimiento del motor va a sufrir. Vas a ver uno o más de los siguientes síntomas:
- Si tu 2.2 Toyota Celica viene equipado con el sistema OBD II, vas a ver uno de los siguientes códigos:
- P0120: Throttle Position Sensor Circuit.
- P0121: Throttle Position Sensor Circuit.
- Si tu 2.2 Toyota Celica viene equipado con el sistema OBD I, vas a ver uno de los siguientes códigos:
- 41: Throttle Position Sensor Signal.
- El motor titubea al acelerarlo.
- Falta de fuerza al acelerar el vehículo en la carretera.
- Consumo excesivo de combustible.
Circuitos Del Sensor TPS

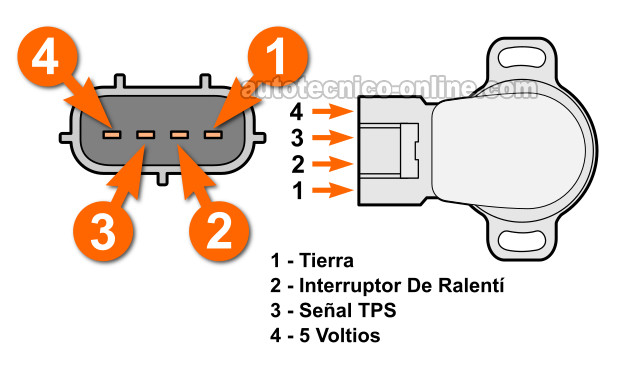

El sensor de la posición de la mariposa tiene cuatro cables saliendo de su conector. Cada uno tiene un trabajo específico que hacer en la tabla abajo encontrarás una descripción de cada uno.
| 1992-1999 2.2L Toyota Celica | ||
|---|---|---|
| Terminal | Cable | Descripción |
| 1 | BRN | Tierra |
| 2 |
PNK (1992-1993) BLU/WHT (1994-1999) |
Señal Interruptor De Ralentí |
| 3 |
PNK/BLK (1992-1993) BLK/WHT (1994-1999) |
Señal TPS |
| 4 |
PNK/BLU (1992-1993) RED (1994-1999) |
5 Voltios |
Aquí te van los colores en español:
- BRN = Marrón
- BLK = Negro
- BLU = Azul
- PNK = Rosa
- RED = Rojo
- WHT = Blanco
Dónde Comprar El Sensor TPS Y Ahorrar
El sensor de la posición de la mariposa del cuerpo del acelerador no es un componente caro. Éste se puede encontrar casi en cualquier refaccionaria. Los siguientes enlaces te ayudarán a comparar precios y ahorrar unos cuantos dólares en su compra:
Aviso: Como Afiliado de Amazon, gano una comisión por las compras que cumplen los requisitos. Si mis tutoriales te han sido útiles, comprar a través de estos enlaces es una manera sencilla de apoyar este sitio, sin ningún costo adicional para ti. ¡Muchas gracias!
¿No estás seguro si el sensor TPS (en los enlaces) sea el correcto para tu 2.2L Toyota Celica? No te preocupes, una vez que llegues a la página, ellos van a asegurarse de que sea el correcto. Si no lo es, te buscarán el correcto.
TEST 1: Verificando La Señal TPS Con Un Multímetro
El sensor de la posición del acelerador reacciona a los cambios en el ángulo de la mariposa del cuerpo del acelerador.
Para entrar en más detalles: la señal de voltaje aumenta cuando la mariposa va abriendo. Cuando la mariposa está en su posición máxima abierta, el voltaje que el sensor TPS produce es de alrededor de 4.5 Voltios DC.
A medida que la mariposa se va cerrando, este voltaje disminuye hasta llegar a su voltaje inicial (que generalmente viene siendo de 0.4 a 0.9 Voltios DC).
La primera cosa que vamos a hacer es verificar si está señal de voltaje aumenta/disminuye mientras abrimos/cerramos la mariposa del cuerpo del acelerador. Si el sensor TPS está defectuoso, la lectura de voltaje se quedará atorada en un valor fijo (sin importar el ángulo de la mariposa del cuerpo del acelerador).
IMPORTANTE: No necesitas remover el sensor TPS para verificarlo pues la verificación del sensor se hace mientras está en su lugar en el motor de tu Toyota Celica. Además el sensor TPS tiene que permanecer conectado a su conector eléctrico para poder realizar la prueba (en esta sección). Por esta razón tendrás que usar un probador atraviesa cables para poder verificar la señal dentro del cable.
NOTA: En el 2.2L Toyota Celica de 1992 a 1993, estarás verificando el cable color rosa con rayita negra (PNK/BLK) del conector en el 2.2L Toyota Celica de 1994 a 1999, estarás verificando el cable negro con una rayita blanca (BLK/WHT) del conector.
NOTA: El sensor TPS tiene que estar conectado a su conector. Para realizar esta prueba tendrás que usar un probador atraviesa cables. Puedes ver un ejemplo de esta herramienta y comprarla aquí (es el probador que uso y recomiendo): Goupchn 4mm Banana to Banana Plug Test Leads Kit, 15PCS Five Colors (Amazon affiliate link).
Empecemos:
- 1
Coloca el multímetro en su función de Voltios DC.
- 2
Conecta el probador negro directamente a la terminal negativa (-) de la batería.
- 3
Abre la llave pero no arranques ni prendas el motor.
- 4
Conecta el probador rojo del multímetro al cable PNK/BLK (o BLK/WHT) del conector del sensor TPS.
NOTA: El sensor TPS debe permanecer conectado a su conector de cuatro cables durante la prueba. Para medir el voltaje de la señal TPS sin desconectar el sensor, necesitas usar un back probe o un probador atraviesa cables. - 5
Con la mariposa cerrada, el multímetro debería darte una lectura de 0.2 a 0.9 Voltios DC.
- 6
Con la mano, abre y cierra la mariposa del cuerpo del acelerador.
Obtendrás un resultado más exacto abriendo/cerrando la mariposa con la mano desde el compartimiento del motor de tu 2.2L Toyota Celica que al pisar/soltar el pedal del acelerador desde dentro del carro. - 7
El multímetro debería registrar un voltaje que aumenta a medida que la mariposa se va abriendo.
Este voltaje debería llegar a un valor máximo entre 4.2 a 5 Voltios DC. - 8
Cierra la mariposa y nota la lectura de voltaje. El multímetro debería registrar un voltaje que disminuye a medida que lentamente cierras la mariposa.
- 9
Ahora, usa el mango de un destornillador para darle unos golpes leves al sensor TPS a medida que abres/cierras la mariposa y observas el multímetro.
El propósito de estos golpes con el destornillador (al sensor TPS) es ver si provocan apagones en la señal de voltaje que tu multímetro está reportando.
Analicemos los resultados de tu prueba:
CASO 1: El multímetro registró una señal TPS que aumentó/disminuyó sin apagones. Este resultado te da a saber que el sensor TPS está funcionando bien. El sensor TPS no es la causa de la avería.
Este resultado también te indica que el sensor sí tiene alimentación de voltaje y Tierra.
CASO 2: El multímetro registró una señal TPS CON apagones. Este resultado te da a saber que el sensor TPS está averiado. Reemplaza el sensor TPS.
CASO 3: El multímetro NO registró ninguna señal TPS. Este resultado normalmente indica que le está faltando corriente (5 Voltios) o Tierra al sensor de la posición de la mariposa del cuerpo del acelerador (TPS).
Para confirmar si existe falta de alimentación de voltaje o Tierra sigue a: TEST 2: Verificando Que El Sensor TPS Reciba 5 Voltios.
CASO 4: El multímetro registró una señal TPS que estuvo fijo en solo valor. Este resultado normalmente indica que el sensor TPS está defectuoso.
Para estar seguros de que el sensor TPS está defectuoso, te sugiero verificar que éste tenga alimentación de 5 Voltios y Tierra: TEST 2: Verificando Que El Sensor TPS Reciba 5 Voltios.
TEST 2: Verificando Que El Sensor TPS Reciba 5 Voltios
Si has llegado a este punto, has confirmado que la señal de la posición de la mariposa no está aumentando/disminuyendo abrir/cerrar la mariposa del cuerpo del acelerador.
Antes de concluir que el sensor TPS está defectuoso, necesitamos primero verificar que tenga alimentación de 5 Voltios y Tierra.
En esta sección vamos a verificar que el sensor TPS esté recibiendo alimentación de 5 Voltios.
Dependiendo del año de tu Toyota Celica, este voltaje es suministrado por uno de los siguientes cables:
- 1992-1993 2.2L Toyota Celica: el cable que alimenta 5 Voltios es el cable color rosa con rayita azul (PNK/BLU).
- 1994-1999 2.2L Toyota Celica: el cable que alimenta 5 Voltios es el cable color rojo (RED) del conector.
Después de confirmar que el sensor TPS esté recibiendo alimentación de 5 Voltios, vamos a verificar que también esté recibiendo Tierra en la prueba del TEST 3.
Estos son los pasos de la prueba:
- 1
Desconecta el conector del sensor TPS.
- 2
Coloca tu multímetro en su función de Voltios DC.
- 3
Conecta el probador negro del multímetro a la terminal negativa (-) de la batería.
- 4
Abra la llave pero no arranques ni prendas el motor.
- 5
Con el probador rojo del multímetro, sondea la terminal que corresponde al cable PNK/BLU (o RED).
- 6
El multímetro debería registrar 4.5 a 5 Voltios DC.
Vamos a echarle un vistazo a los resultados de tu prueba:
CASO 1: El multímetro confirmó alimentación de 5 Voltios. Este es el resultado correcto y esperado.
El siguiente paso es verificar que el cable marrón del conector del sensor TPS esté suministrando Tierra. Para realizar esta prueba, sigue a: TEST 3: Verificando Que El Sensor TPS Reciba Tierra.
CASO 2: El multímetro confirmó FALTA de alimentación de 5 Voltios. Este resultado exonera al sensor TPS como defectuoso. Para ser más específico: este resultado te dice que el problema del sensor TPS es por falta de 5 Voltios y no por falla del sensor propio.
Aunque diagnosticar la causa de esta falta de voltaje está fuera del alcance de este tutorial, tu siguiente paso es investigar el problema y resolverlo.
La causa más común de la falta de 5 Voltios es un circuito abierto en el cable que suministra este voltaje al sensor TPS, entre el conector del sensor y la computadora.
Una vez que hayas encontrado y solucionado el problema que está causando la falta de 5 Voltios, el sensor debería volver a funcionar correctamente.
TEST 3: Verificando Que El Sensor TPS Reciba Tierra
Hasta este punto, en tus pruebas, has confirmado dos cosas importantes:
- El voltaje de la señal TPS no aumenta ni disminuye al abrir y cerrar la mariposa del cuerpo del acelerador (TEST 1).
- El sensor TPS está recibiendo alimentación de 5 Voltios (TEST 2).
Para nuestra última prueba, vamos a verificar que el sensor TPS también esté recibiendo Tierra. Esta Tierra es suministrada por la computadora de la inyección electrónica de tu Toyota Celica.
El cable que suministra esta Tierra al sensor TPS es el cable marrón (BRN) del conector de cuatro cables del sensor.
Al igual que hicimos en la prueba del TEST 2, vamos a realizar una sencilla prueba de voltaje con nuestro multímetro para confirmar que el sensor esté recibiendo Tierra.
IMPORTANTE: La computadora de la inyección electrónica en tu 2.2L Toyota Celica es el componente que alimenta Tierra al sensor TPS. Por esta razón tienes que tomar mucho cuidado de no provocar un cortocircuito a 12 Voltios en este cable. La prueba de voltaje con el multímetro, indicada abajo, es una de las mejores maneras de verificar que la computadora esté alimentando Tierra al sensor TPS.
Empecemos:
- 1
Desconecta el conector del sensor TPS.
- 2
Coloca tu multímetro en su función de Voltios DC.
- 3
Conecta el probador rojo del multímetro a la terminal positiva (+) de la batería.
- 4
Abra la llave pero no arranques ni prendas el motor.
- 5
Con el probador negro del multímetro, sondea la terminal que corresponde al cable marrón (BRN) del conector del sensor TPS.
- 6
El multímetro debería registrar 10 a 12 Voltios DC.
Analicemos los resultados de tu prueba:
CASO 1: El multímetro confirmó la presencia de Tierra. Este es el resultado correcto y esperado.
Podemos concluir que el sensor TPS está averiado y que necesitamos reemplazarlo únicamente si has confirmado lo siguiente:
- TEST 1: El voltaje de la señal TPS no aumenta ni disminuye al abrir y cerrar la mariposa del cuerpo del acelerador.
- TEST 2: El sensor TPS está recibiendo alimentación de 5 Voltios.
- En esta prueba: La computadora de la inyección electrónica está suministrando Tierra al sensor TPS.
Si has confirmado estas tres condiciones, puedes concluir que el sensor TPS está averiado y necesita ser reemplazado.
CASO 2: El multímetro confirmó la FALTA de Tierra. Este resultado exonera al sensor TPS como defectuoso. Para ser más específico: este resultado te dice que el problema del sensor TPS es por falta de Tierra y no por falla del sensor propio.
Aunque diagnosticar la causa de esta falta de Tierra está fuera del alcance de este tutorial, tu siguiente paso es investigar el problema y resolverlo.
La causa más común de la falta de Tierra es un circuito abierto en el cable que suministra esta Tierra al sensor TPS, entre el conector del sensor y la computadora.
Una vez que hayas encontrado y solucionado el problema que está causando la falta de Tierra, el sensor debería volver a funcionar correctamente.
