El sensor de flujo de aire (MAF) del Nissan Pathfinder, con el motor 3.5L V6 (años 2001-2003), se puede probar fácilmente con un multímetro. No necesitas un escáner automotriz.
Este artículo cubre el sensor MAF de los años 2001-2003 de la camioneta Nissan Pathfinder con motor V6 3.5L.
Contenido de este tutorial:
- Síntomas Del Sensor MAF De Nissan Fallando (Averiado).
- ¿Qué Herramientas Necesito Para Probar El MAF?
- Descripciones De Los Circuitos Del Sensor MAF.
- ¿Cómo Funciona El Sensor MAF De Nissan?
- TEST 1: Verificando Corriente (12 V) Al Sensor MAF.
- TEST 2: Verificando Tierra Al Sensor MAF.
- TEST 3: Verificando La Señal 5 Volt Reference.
- TEST 4: Verificando La Señal MAF.
Puedes encontrar este tutorial en inglés aquí: Mass Air Flow (MAF) Sensor Test 3.5L Nissan Pathfinder (2001-2003) (en: easyautodiagnostics.com).
OTROS TUTORIALES DEL SENSOR MAF:
- Cómo Probar El Sensor MAF De: Nissan Frontier, Quest, Pathfinder, y Xterra 3.3L V6 (1999-2004).
- Cómo Probar El Sensor MAF De: Nissan Maxima 3.0L V6 (1995-1999).
- Cómo Probar El Sensor MAF De: Nissan D21 Hard Body Pick Up (1990-1995).
- Prueba: Sensor De Flujo De Aire (MAF) Nissan Sentra 1.6L (1995-1999).
- Cómo Probar El Sensor MAF De 2000-2002 Nissan Sentra 1.8L.
Síntomas Del Sensor MAF De Nissan Fallando (Averiado)
Esta lista cubre la mayoría de los síntomas que he observado en un sensor de flujo de aire (sensor MAF) fallando del Pathfinder de Nissan:
- Códigos de Falla del sensor MAF encendiendo la luz indicadora del motor (check engine light) en el tablero del carro.
- P0100
- Falla en el sensor MAF que no enciende la luz indicadora del motor (check engine light)
- Códigos de Mezcla Rica (Rich) o Mezcla Pobre (Lean.
- Código de Falla en Regulación del Combustible (Fuel Trim).
- Falte de fuerza al acelerar el vehículo.
- Humo negro saliendo del escape.
- Uso excesivo de combustible.
- Marcha mínima inestable.
¿Qué Herramientas Necesito Para Probar El MAF?
El aparato más importante que necesitarás para poder probar el MAF de tu camioneta Pathfinder es un multímetro. No necesitas un escáner automotriz.
Te sugiero usar un probador atraviesa cables para verificar la alimentación de la señal dentro del cable. Puedes ver un ejemplo de esta herramienta y comprarla aquí (es el probador que uso y recomiendo): Goupchn 4mm Banana to Banana Plug Test Leads Kit, 15PCS Five Colors (Amazon affiliate link).
Descripciones De Los Circuitos Del Sensor MAF

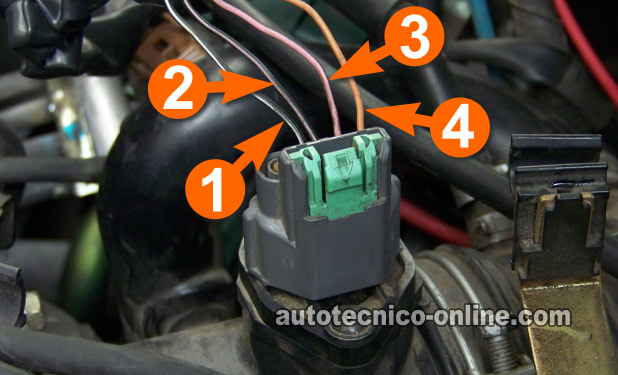

El conector del sensor de flujo de aire de tu Pathfinder tiene espacios para cinco cables, pero únicamente contiene 4 cables (el quinto está vacío). He identificado estos cables con los números 1 al 4 en las fotos para facilitar la explicación de lo que hace cada circuito y para explicar la prueba de ese circuito:
- Número 1:
- Corriente (12 Voltios).
- Número 2:
- Tierra.
- Número 3:
- 5 Voltios.
- Número 4:
- Señal MAF.
La manera más eficaz y segura de verificar la alimentación de las señales que cursan dentro de estos 4 cables es usando un probador atraviesa cables. Independiente del método que uses, no vayas a dañar las terminales tipo hembra del conector.
¿Cómo Funciona El Sensor MAF De Nissan?
El trabajo del sensor de flujo de aire de la camioneta Pathfinder es medir la cantidad de aire que el motor está respirando y convertir esta información en una señal de Voltios DC (CD- Corriente Directa) que la computadora de la inyección electrónica pueda usar. Esta señal se puede medir fácilmente con un multímetro en su función de Voltios DC.
Ahora, para entrar en más detalles, el sensor MAF hace lo siguiente: entre más aire le entre al motor, más alta es la señal que el sensor MAF genera y entre menos aire respire el motor el valor de esta misma señal disminuye. Usando un ejemplo más práctico: La señal MAF será un valor más o menos de 1.2 Voltios DC en marcha mínima y cuando se acelera el motor a unos 2500 RPM, este valor oscilará más o menos en 2.2 Voltios DC. Al desacelerar el motor y éste al regresar a su marcha mínima, la señal MAF debería regresar a los 1.2 Voltios.
Al verificar estos valores de Voltios DC, lo importante no es saber que valor exacto corresponde a un valor de RPM específico. Lo importante es que no existan cambios drásticos en los valores de Voltios registrados por el multímetro, que no corresponden a la cantidad de aire que el motor respira o en otras palabras, al aceleramiento del motor de la camioneta. El TEST 4 de enseñará como verificar esto.
TEST 1: Verificando Corriente (12 V) Al Sensor MAF
La primera prueba a hacer es verificar que el sensor de flujo de aire (sensor MAF) esté recibiendo 12 Voltios.
El cable que alimenta este voltaje al sensor MAF es el cable identificado con el número 1 en la foto arriba
Esta prueba la puedes hacer con el sensor MAF conectado a su conector o no, aunque te sugiero que lo hagas con éste conectado y usando un probador atraviesa cables. Puedes ver un ejemplo de esta herramienta y comprarla aquí (es el probador que uso y recomiendo): Goupchn 4mm Banana to Banana Plug Test Leads Kit, 15PCS Five Colors (Amazon affiliate link). NO PRUEBES el frente del conector.
Bueno, empecemos:
- Con el multímetro en su función de Voltios DC (CD=Corriente Directa).
- Prueba el cable (circuito) identificado con la número 1 en la foto con el probador rojo de tu multímetro.
- Conecta el probador negro del multímetro a la terminal negativa de la batería.
- Enciende la llave sin prender el motor.
- Si todo está en orden, tu multímetro registrará 10 a 12 Voltios DC.
Echémosle un vistazo a lo que significan los resultados de tu prueba:
CASO 1: Si el multímetro registró 10 a 12 Voltios: Este es el resultado correcto y esperado y nos dice que él sensor MAF sí tiene alimentación de Tierra.
El siguiente paso es ahora verificar que la computadora de la inyección electrónica esté alimentando la señal 5 Volt Reference. Para esta prueba sigue a: TEST 2: Verificando Tierra Al Sensor MAF.
CASO 2: Si el multímetro NO registró 10 a 12 Voltios. Verifica todas tus conexiones y repite la prueba. Si todavía no registra el voltaje indicado tu multímetro, entonces acabas de eliminar el sensor MAF mismo como averiado, pues sin este voltaje éste no podrá producir una señal MAF. Reparando la causa de esta falta de corriente solucionará la falla que está iluminando la luz indicadora del motor (check engine light) en tu tablero y la falla del motor.
TEST 2: Verificando Tierra Al Sensor MAF
Bueno, ya que confirmaste que el sensor MAF sí tiene alimentación de 12 Voltios. Ahora, verificarás que también esté recibiendo Tierra.
El cable que alimenta de esa Tierra proveniente de la computadora es el cable identificado con el número 2 en la foto arriba.
IMPORTANTE: Esta Tierra la provee la computadora de la inyección electrónica internamente y por esta razón no puedes usar una lámpara de prueba de 12 Voltios para verificarla. Tienes que usar un multímetro.
Empecemos:
- Con el multímetro todavía en su función de Voltios DC.
- Conecta el probador negro de tu multímetro al cable (circuito) identificado con la número 2 en la foto, usando una herramienta apropiada (como lo es un probador atraviesa cables).
- El probador rojo del multímetro, conéctalo a la terminal positiva (+) de la batería.
- Si no existe ningún problema con este circuito de Tierra, tu multímetro va a mostrarte 10 a 12 Voltios en su pantalla.
Echémosle un vistazo a lo que significan los resultados de tu prueba:
CASO 1: Si el multímetro registró 10 a 12 Voltios: Este es el resultado esperado y correcto y te confirma que el sensor MAF sí tiene alimentación de Tierra.
El siguiente paso es ahora verificar que el sensor MAF tenga alimentación de 5 Voltios de la computadora de la inyección electrónica. Para esta prueba sigue a: TEST 3: Verificando La Señal 5 Volt Reference.
CASO 2: Si el multímetro NO registró 10 a 12 Voltios. Verifica todas tus conexiones y repite la prueba. Si todavía no registra el voltaje indicado tu multímetro, entonces acabas de eliminar el sensor MAF mismo como averiado, pues sin Tierra el sensor no podrá producir una señal MAF. Reparando la causa de esta falta de Tierra solucionará la falla que está iluminando la luz indicadora del motor (check engine light) en tu tablero y la falla del motor.
TEST 3: Verificando La Señal 5 Volt Reference
En esta prueba, verificarás que la computadora de la inyección electrónica esté alimentando la señal 5 Volt Reference al sensor MAF del Pathfinder. Este voltaje es alimentando al MAF por el cable identificado con el número 3 en la foto.
- Conecta el probador del multímetro de color ROJO al cable (circuito) identificado en la foto con la número 3.
- Coloca el multímetro en su función de Voltios DC (CD- Corriente Directa).
- Conecta el probador negro de éste a la terminal negativa de la batería.
- Enciende la llave y observa el voltaje que registre el multímetro.
- Si todo está en orden, el multímetro debería registrar 5 Voltios.
Echémosle un vistazo a lo que significan los resultados de tu prueba:
CASO 1: Si el multímetro registró 5 Voltios. Este resultado te confirma que el sensor MAF si tiene alimentación de estos 5 Voltios de la computadora de la inyección electrónica.
El siguiente paso es ahora verificar que el sensor MAF esté generando una señal correcta. Para esta prueba sigue a: TEST 4: Verificando La Señal MAF.
CASO 2: Si el multímetro NO registró 5 Voltios. Verifica todas tus conexiones y repite la prueba. Si todavía no registra el voltaje indicado tu multímetro, entonces acabas de eliminar el sensor MAF mismo como averiado, pues sin estos 5 Voltios el sensor no podrá producir una señal MAF. Reparando la causa de esta falta de 5 Voltios, solucionará la falla que está iluminando la luz indicadora del motor (check engine light) en tu tablero y la falla del motor.
TEST 4: Verificando La Señal MAF
En esta prueba verificarás que el sensor MAF del Pathfinder esté produciendo una señal MAF que la computadora de la inyección electrónica pueda usar.
El cable que vamos a verificar es el cable identificado con el número 4 en la foto arriba.
Esta última prueba se necesita hacer con el motor a su temperatura operacional normal. O sea, el motor no puede estar frió o recién prendido.
IMPORTANTE: Para poder realizar esta prueba el sensor MAF tiene que estar conectado a su conector eléctrico. Te sugiero usar un probador atraviesa cables para poder obtener acceso a la señal MAF del cable del conector.
Empecemos:
- Conecta el probador del multímetro de color ROJO al cable (circuito) identificado en la foto con la número 4.
- Coloca el multímetro en su función de Voltios DC (CD- Corriente Directa).
- Conecta el probador negro de éste a la terminal negativa de la batería.
- Enciende la camioneta.
- Cuando el motor de tu camioneta prenda y la marcha mínima se estabilice, observa el valor de Voltios DC que el multímetro está registrando. Este valor usualmente oscila alrededor de 1.2 Voltios DC. Ahora puede que estos valores estén oscilando un poco o mucho (esto es normal), según los RPM del motor. Estos valores serán los valores base que usarás para hacer la prueba.
- Ahora, manualmente y desde el compartimiento del motor, acelera el motor mientras observas el multímetro.
- El multímetro debería mostrarte unos valores en Voltios DC creciendo al acelerar el motor y estos mismos Voltios disminuyendo hasta llegar al valor base que observaste en el paso 5 (de esta prueba) al desacelerar el motor.
- Repite esto de acelerar y desacelerar el motor mientras observas los valores registrados en tu multímetro cuantas veces sea necesario.
- Recuerda, estos valores en Voltios DC deberían corresponder con el subir y bajar del aceleramiento del motor. Como punto de referencia, este sensor MAF produce más o menos 2.2 Voltios DC a los 2500 RPM.
Si el sensor MAF está averiado (fallando), no habrá señal de Voltios DC siendo producida o la señal registrada por multímetro se comportará erráticamente y no corresponderá con el aceleramiento y desaceleramiento del motor.
CASO 1: La señal MAF registrada en el multímetro subió y bajó según lo que acelerabas el motor y de una manera progresiva. entonces el sensor MAF está funcionando correctamente.
Aquí está él porque: si el sensor MAF estuviera defectuoso entonces el valor de voltaje que tú multímetro hubiera registrado se hubiera quedado fijo en un solo número sin importar la cantidad de aceleramiento del motor.
CASO 2: La señal MAF registrada en el multímetro NO subió y bajó según lo que acelerabas el motor y de manera progresiva, entonces el sensor MAF está fallando. Reemplaza el sensor de flujo de aire.
