Cómo Probar El Sensor MAF (1999-2001 1.6L Mazda Protegé)

Cómo Probar El Sensor De Flujo De Aire (1999, 2000, 2001 1.6L Mazda Protegé)

Puedes probar el sensor de flujo de aire (sensor MAF) en tu 1.6L Mazda Protegé sin un escáner automotriz. La prueba del sensor MAF, que haremos en este tutorial se hace con multímetro.

Esta prueba es tan precisa que podrás darte cuenta si el sensor MAF está defectuoso y debe reemplazarse o no.

En Inglés Puedes encontrar este tutorial en inglés aquí: How To Test The MAF Sensor (1.6L Mazda Protegé) (en: troubleshootmyvehicle.com).

APLICA A: Este tutorial aplica a los siguientes vehículos:

  • 1.6L Mazda Protegé: 1999, 2000, 2001.

Síntomas De Un Sensor MAF Defectuoso

La computadora de la inyección electrónica, en tu 1999-2001 1.6L Mazda Protegé, necesita saber la cantidad de aire que ingresa al motor. La computadora usa esta y otra información sobre el funcionamiento del motor para inyectar la cantidad correcta de gasolina.

Dado que el sensor MAF es un componente tan importante del sistema de la inyección electrónica de tu 1.6L Mazda Protegé, cuando falla la luz indicadora del motor se iluminará en el tablero.

El sensor MAF averiado también causará uno o varios de los siguientes síntomas:

  1. Códigos de problema del sensor MAF:
    • P0101: Mass Air Flow (MAF) Sensor System Performance
    • P0102: Mass Air Flow (MAF) Sensor Circuit Low Input.
    • P0103: Mass Air Flow (MAF) Sensor Circuit High Input.
  2. Consumo excesivo de gasolina.
  3. Marcha mínima inestable.
  4. Falta de fuerza al acelerar en vehículo en carretera.
  5. Humo negro saliendo del tubo de escape.
  6. No pasará la prueba de emisiones.

Es raro que el sensor de flujo de aire (sensor MAF) se averíe y no deje un código de de falla, pero a veces si existe un código de problema del sensor MAF pero el sensor MAF no está averiado. Por lo tanto, siempre es una buena idea probarlo.

¿Qué Herramientas Necesito Para Probar El Sensor MAF?

Lo bueno de probar el sensor MAF en tu Mazda Protegé es que no necesitas herramientas costosas o exóticas. Aquí te va una lista básica de herramientas que necesitarás:

  1. Un multímetro.
  2. Probador atraviesa cables.

Un escáner automotriz es útil, pero no lo necesitarás para usar la información de prueba de este tutorial.

¿Qué Función Tiene El Sensor MAF?

Cómo Probar El Sensor De Flujo De Aire (1999, 2000, 2001 1.6L Mazda Protegé)

El sensor MAF tiene la tarea de medir la cantidad de aire que ingresa al motor a cualquier RPM dado. La computadora de la inyección electrónica utiliza esta medida de flujo de aire para inyectar la cantidad correcta de combustible.

Para entrar en más detalles: el sensor MAF informa a la computadora de la inyección electrónica la cantidad de flujo de aire que ingresa al motor al convertir la medición de aire en una señal de voltaje que aumenta con más flujo de aire (a medida que aceleras el motor) o disminuye a medida que el motor respira menos aire.

Esta es la clave para entender cómo funciona el sensor MAF y cómo probarlo. Lo repetiré una vez más: cuanto más aire respire el motor, mayor será la señal de voltaje que crea el sensor MAF. Cuanto menos aire respire el motor, menor será la señal de voltaje que el sensor MAF envía a la computadora de la inyección electrónica.

Estas son las lecturas que verás con un multímetro conectado al cable de la señal MAF:

  • En marcha mínima de menos de 1000 RPM, el sensor MAF produce aproximadamente 1.1 Voltios DC.
  • A aproximadamente 1500 RPM, el voltaje de la señal MAF es de aproximadamente 1.2 Voltios DC.
  • A aproximadamente 3000 RPM, el voltaje de la señal MAF es de aproximadamente 1.7 Voltios DC.

Recuerda, lo importante es saber que a mayores RPM, cuando el motor está respirando más aire, el voltaje de la señal MAF es mayor que cuando el motor está en ralentí (marcha mínima).

Ahora, al probar el sensor MAF, no estarás procurando ver un número de voltaje específico a un RPM específico, pues basta con ver que el voltaje sube al acelerar el motor y que baja el desacelerar el motor. Generalmente cuando el sensor MAF está averiado, el voltaje de la señal MAF se quedara fija en un solo valor sin importar cuanto aceleres el motor.

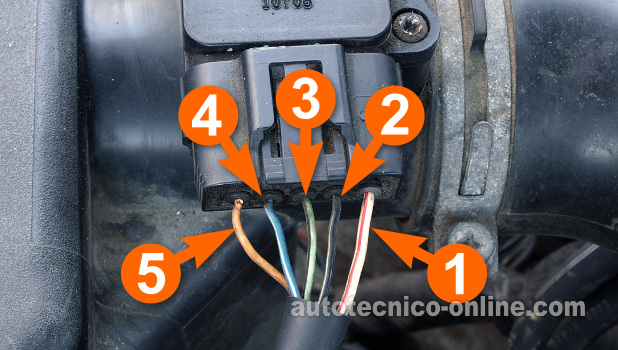

Estas son las descripciones de los circuitos del sensor de flujo de aire (sensor MAF)

Terminales Del Sensor MAF
Terminal Cable Descripción
1 Blanco con rayita roja (WHT/RED) 12 Voltios
2 Negro con rayita blanca (BLK/WHT) Tierra para el sensor MAF (suministrada por la computadora de la inyección electrónica)
3 Verde con rayita negra (GRN/BLK) Señal MAF
4 Azul con rayita negra (BLU/BLK) Sensor de temperatura del aire de admisión (sensor IAT)
5 Marrón (BRN) Sensor de temperatura del aire de admisión (sensor IAT)


Como probablemente ya has de saber, el sensor MAF de tu Mazda tiene 5 cables que salen de su conector. Solo debemos preocuparnos por tres de los cinco cables, ya que los otros 2 pertenecen al sensor de temperatura del aire de admisión (sensor IAT) que forma parte del conjunto del sensor MAF.

Pasemos a la siguiente página y empecemos con las pruebas.

Dónde Comprar El Sensor MAF y Ahorrar

Si el sensor MAF está averiado en tu 1.6L Mazda Protegé, échale un vistazo a los siguientes enlaces y compara precios:

Aviso: Como Afiliado de Amazon, gano una comisión por las compras que cumplen los requisitos. Si mis tutoriales te han sido útiles, comprar a través de estos enlaces es una manera sencilla de apoyar este sitio, sin ningún costo adicional para ti. ¡Muchas gracias!

TEST 1: Verificando Que El Sensor MAF Tenga Alimentación De 12 Voltios

Cómo Probar El Sensor De Flujo De Aire (1999, 2000, 2001 1.6L Mazda Protegé)

Para poner en marcha el diagnóstico de nuestro sensor MAF, nos aseguraremos de que esté recibiendo alimentación de 10 a 12 Voltios DC.

Estos 12 Voltios son suministrados con la llave abierta y el motor apagado (KOEO) y la llave abierta y el motor en marcha (KOER).

El cable que es responsable de alimentar este voltaje al sensor MAF de tu Mazda Protegé es el cable identificado con el número 1 en la foto arriba.

Estos son los pasos de la prueba:

  1. 1

    Desconecta el sensor MAF de su conector eléctrico.

  2. 2

    Coloca el multímetro en su función de Voltios DC.

  3. 3

    Conecta la sonda negra del multímetro directamente en la terminal negativa (-) de la batería.

  4. 4

    Abre la llave (posición RUN) pero no arranques ni prendas el motor.

  5. 5

    Sondea la terminal de conector que corresponde al cable identificado con el número 1 con el probador rojo del multímetro.

    Este es el cable blanco con rayita roja (WHT/RED) del conector del sensor MAF.

  6. 6

    El multímetro debería darte una lectura de 10 a 12 Voltios DC.

Echémosle un vistazo al resultado de tu prueba:

CASO 1: El multímetro registró 10 a 12 Voltios Voltios DC. Este es el resultado correcto y esperado y te indica que el sensor MAF de tu Mazda está recibiendo el voltaje que necesita para funcionar.

El siguiente paso es asegurarte de que el sensor MAF tenga alimentación de Tierra en el cable identificado con el número 2. Para esta prueba sigue a: TEST 2: Verificando Que El Sensor MAF Tenga Alimentación De Tierra.

CASO 2: El multímetro NO registró 10 a 12 Voltios DC. Asegúrate de que estás probando el cable correcto y repite la prueba.

Si tu multímetro aún no registra entre 10 y 12 Voltios, entonces has encontrado un problema que necesita ser corregido. Sin estos 10 a 12 Voltios, el sensor MAF de tu Mazda no funcionará.

TEST 2: Verificando Que El Sensor MAF Tenga Alimentación De Tierra

Verificando Que El Sensor MAF Tenga Alimentación De Tierra. Cómo Probar El Sensor De Flujo De Aire (1999, 2000, 2001 1.6L Mazda Protegé)

En la prueba del TEST 1, confirmaste que el sensor MAF de tu Mazda está recibiendo 10 a 12 Voltios. Ahora necesitas asegurarte de que también tenga alimentación de Tierra.

El cable que alimenta esta Tierra al sensor MAF es el cable identificado con el número 2 en la foto arriba.

NOTA: La computadora de la inyección electrónica proporciona esta Tierra directamente al sensor MAF, así que ten cuidado de no pasarle 12 Voltios de la batería a este cable, o quemarás la computadora de tu Mazda.

Estos son los pasos de la prueba:

  1. 1

    Desconecta el sensor MAF de su conector eléctrico.

  2. 2

    Coloca el multímetro en su función de Voltios DC.

  3. 3

    Conecta la sonda roja del multímetro directamente en la terminal positiva (+) de la batería.

  4. 4

    Abre la llave (posición RUN) pero no arranques ni prendas el motor.

  5. 5

    Sondea la terminal de conector que corresponde al cable identificado con el número 2 con el probador negro del multímetro.

    Este es el cable negro con rayita blanca (BLK/WHT) del conector del sensor MAF.

  6. 6

    El multímetro debería darte una lectura de 10 a 12 Voltios DC.

Interpretemos el resultado de tu prueba:

CASO 1: El multímetro registró 10 a 12 Voltios Voltios DC. Este resultado te informa que el sensor MAF de tu Mazda está recibiendo Tierra.

El siguiente paso es asegurarte de que el sensor MAF esté produciendo una señal MAF en el cable identificado con el número 3. Para esta prueba sigue a: TEST 3: Probando La Señal MAF Con Un Multímetro.

CASO 2: El multímetro NO registró 10 a 12 Voltios DC. Asegúrate de que estás probando el cable correcto y repite la prueba.

Si tu multímetro aún no registra el voltaje indicado, entonces has encontrado un problema que necesita ser corregido. Sin Tierra, el sensor MAF de tu Mazda no funcionará.

Resolver esta falta de Tierra hará que el sensor MAF vuelva a funcionar de nuevo.

TEST 3: Probando La Señal MAF Con Un Multímetro

Cómo Probar El Sensor De Flujo De Aire (1999, 2000, 2001 1.6L Mazda Protegé)

Si has llegado a este punto, has confirmado que el sensor MAF de tu Mazda Protegé tiene alimentación tanto de 12 Voltios como de Tierra.

El siguiente paso es probar el sensor MAF en acción y ver si está produciendo una señal MAF que aumente al acelerar el motor y que disminuya al desacelerarlo.

El cable que envía esta señal de voltaje MAF (a la computadora de la inyección electrónica) es el que está identificado con el número 3 en la foto arriba.

IMPORTANTE: El sensor MAF tiene que permanecer conectado a su conector eléctrico para leer la señal MAF. Necesitarás usar un back-probe o un probador atraviesa cables para leer la señal MAF dentro del cable. Este es el probador que uso y recomiendo: Goupchn 4mm Banana to Banana Plug Test Leads Kit, 15PCS Five Colors (Amazon affiliate link).

Estos son los pasos de la prueba:

  1. 1

    Coloca el multímetro en su función de Voltios DC. La señal que produce el sensor MAF es una señal de voltaje DC analógica.

  2. 2

    Conecta la sonda negra del multímetro directamente en la terminal negativa (-) de la batería.

  3. 3

    Conecta la sonda roja del multímetro al cable verde con rayita negra (GRN/BLK) usando una herramienta adecuada.

    Recuerda, el sensor MAF debe permanecer conectado a su conector. Para medir la señal dentro del cable, necesitas usar un back probe o un probador atraviesa cables.

  4. 4

    Arranca y prende el motor. Si el motor está frío, deja que se caliente un poco para que el ralentí se calme un poco.

  5. 5

    En marcha mínima, tu multímetro debería darte una lectura del voltaje de la señal MAF de alrededor de 1.1 Voltios DC.

  6. 6

    Ahora acelera el motor, los valores de voltaje deberían aumentar.

    A alrededor de 2000 RPM, tu multímetro debería darte una lectura de aproximadamente 1.5 Voltios DC. A alrededor de 3000 RPM, tu multímetro debería darte una lectura de aproximadamente 1.7 Voltios DC.

    NOTA: Recuerda que estos números de voltaje solo sirven como guía. Los valores de tu sensor MAF pueden ser un poco diferentes. Lo qué estás buscando es que el voltaje aumente a medida que aceleras el motor.

  7. 7

    Suelta el acelerador y deja que el motor vuelva a ralentí.

  8. 8

    En ralentí, el valor de voltaje debería volver a un valor cercano a 1.1 Voltios DC.

Echémosle un vistazo al resultado de tu prueba:

CASO 1: El multímetro registró los valores de voltaje indicados cuando aceleraste y desaceleraste el motor. Este es el resultado correcto y esperado de la prueba y te informa que el sensor de flujo de aire (sensor MAF) está funcionando correctamente.

Si el sensor de flujo de aire (sensor MAF) estuviera defectuoso, el voltaje no habría subido o bajado a medida que acelerabas/desacelerabas el motor.

No es necesario reemplazar el sensor MAF, ya que esta prueba te confirma que está funcionando.

CASO 2: El multímetro NO registró los valores de voltaje indicados cuando aceleraste y desaceleraste el motor. Asegúrate de que esté haciendo pruebas el cable correcto, que sus conexiones están bien y repita la prueba.

Si aún no ves que los valores de voltaje suben cuando aceleras el motor, entonces tienes un sensor de flujo de aire (sensor MAF) averiado en tus manos. Reemplaza el sensor MAF.

Vehículos Mazda:

  • Protegé 1.6L
    • 1999,
      2000,
      2001
