Los empaques de las cabezas (culatas), de los motores 4.3L, 5.0L, o 5.7L, se pueden verificar de varias maneras para saber si se han quemado (o averiado) o no.
En este artículo, te voy a mostrar cuatro diferentes pruebas que se hacen para verificar si se han quemado los empaques de la cabeza o no.
Estas cuatro pruebas son fáciles de realizar. Es más, dos de estas cuatro pruebas se realizan sin ninguna herramienta. Bueno, te explicaré cada prueba en detalle y cómo interpretar su resultado.
Contenido de este tutorial:
- Síntomas De Un Empaque De Cabeza Quemado.
- TEST 1: Chequeando Si El Aceite De Motor Está Mezclado Con Agua.
- TEST 2: Chequeando Si La Compresión Del Motor Se Está Expulsando Por El Radiador.
- TEST 3: Chequeando La Compresión Del Motor.
- TEST 4: Usando Un Probador Químico De Fugas De Combustión (Block Tester).
Puedes encontrar este tutorial en inglés aquí: Troubleshooting A Blown Head Gasket (GM 4.3L, 5.0L, 5.7L) (en: troubleshootmyvehicle.com).
Síntomas De Un Empaque De Cabeza Quemado
La causa más común de que uno o ambos empaques de cabeza (culata) se quemen es un sobrecalentamiento severo del motor. Esto puede suceder porque:
- El embrague del ventilador del radiador (radiator fan clutch en inglés) está averiado.
- El motor se quedó sin agua (anticongelante) y seguiste conduciendo el vehículo así.
- El termostato se averió, dejó de abrir y provocó que el motor se sobrecalentara.
Ahora, cuando se quema uno o ambos empaques de cabeza, los síntomas más comunes son:
- Tu camioneta con motor 4.3L, 5.0L o 5.7L se está sobrecalentando y ya has verificado que no se debe a una bomba de agua averiada. También has confirmado que el embrague del ventilador del radiador está en buenas condiciones y que el termostato del sistema de enfriamiento funciona sin problemas.
- Puedes observar humo blanco con olor a anticongelante saliendo del escape mientras el motor está funcionando.
- Tu camioneta arranca, pero no prende.
- Ya has verificado que no se debe a un problema en el sistema de encendido, pues todos los cables de bujía (cables de alta tensión) están disparando chispa.
- Has confirmado que el sistema de combustible (bomba de gasolina, inyectores, etc.) no es la causa de que el motor no prenda.
- El aceite del motor está mezclado con agua (o anticongelante) y tiene el color y la apariencia de un "café con mucha crema".
En los siguientes párrafos vamos a entrar en más detalles de cómo verificar si tu carro o camioneta está con un empaque de cabeza quemado.
TEST 1: Chequeando Si El Aceite De Motor Está Mezclado Con Agua
Antes de empezar, te sugiero que le des un vistazo rápido a las cuatro pruebas de este artículo para que te familiarices con ellas.
Las primeras dos las puedas realizar dentro de unos 5 minutos. Ha sido mi experiencia que en la mayoría de los casos, no se necesita hacer las otras dos. ¿Por qué? Porque las primeras dos pruebas generalmente son más que suficiente para verificar que el empaque de cabeza está quemado o no.
OK, en la primera prueba, chequearás si el aceite del motor está mixturado con agua (o sea anticongelante).
Esto es lo que tienes que hacer:
- 1
Abre el cofre.
- 2

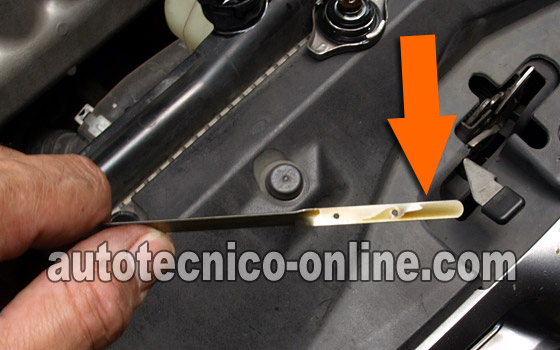

Saca la bayoneta de medir el aceite del motor.
- 3
Ahora, dale un vistazo al color del aceite y su viscosidad.
- 4
Vas a ver una de dos cosas:
1.) El aceite es el color de "café con mucha leche".
2.)El aceite es su color normal.
Analicemos el resultado de tu prueba:
CASO 1: El color del aceite es el color de "café con mucha leche". Este resultado indica malas noticias pues confirma positivamente que uno o los dos empaques de cabeza están quemados. La solución aquí es reemplazar los dos empaques de cabeza.
¿Por qué se puso así el aceite? Esto se debe a que uno o ambos empaques de cabeza (culata) están quemados y ya no están separando el aceite del anticongelante (o agua) del sistema de enfriamiento. Todo esto como consecuencia de que el motor 4.3L, 5.0L o 5.7L de tu carro, van o camioneta se sobrecalentó.
CASO 2: El color del aceite del motor es su color normal. Aunque esto es el resultado normal y esperado, todavía no puedes concluir que los empaques no están quemados. Para estar absolutamente seguro, sigue a: TEST 2: Chequeando Si La Compresión Del Motor Se Está Expulsando Por El Radiador.
TEST 2: Chequeando Si La Compresión Del Motor Se Está Expulsando Por El Radiador
En alrededor del 90% de los casos, cuando uno o los dos empaques de la cabeza se queman, el motor 4.3L, 5.0L, o 5.7L va a pasar agua (anti-congelante) al aceite. Ahora, si en tu caso particular, chequeaste el aceite del motor y no está mixturado con agua (anticongelante), entonces necesitas ver si los gases de combustión y/o presión de compresión de los cilindros se está escapando a través del sistema de enfriamiento (el radiador).
Esto (el que la compresión se expulse a través del radiador) viene siendo el segundo síntoma más común de un empaque de cabeza quemado en los motores 4.3L, 5.0L, o 5.7L.
IMPORTANTE: Esta prueba también es súper fácil de hacer, pero necesitas tomar una precaución importante: La tienes que realizar con el motor completamente frío. Al contrario, corres el riesgo de quemarte al abrir el tapón del radiador.
Claro está que si tu carro, van o camioneta no prende, no tienes que preocuparte por un motor o radiador con anticongelante caliente.
OK, vamos a empezar:
- 1

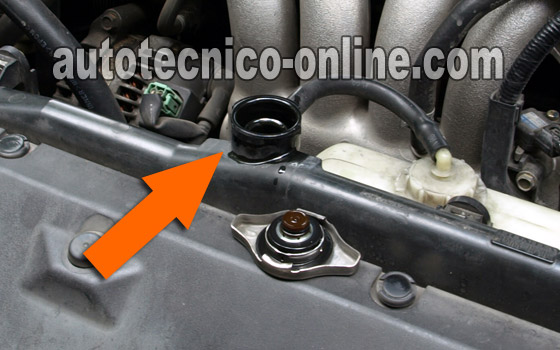

Quítale el tapón al radiador.
PRECAUCIÓN: No retires el tapón del radiador si el motor ha estado funcionando por algún tiempo. Deja que el motor se enfríe completamente antes de destapar el radiador. - 2
Verifica que el radiador esté lleno.
Si le falta anticongelante, por lo pronto échale agua hasta que se llene. - 3
Pídele a tu ayudante que te arranque el motor (mientras observas el radiador desde una distancia segura).
- 4
Obtendrás uno de dos resultados:
1.) El agua saldrá disparada/expulsada del radiador abierto.
2.) El agua no será afectada, en otras palabras, el agua no sufrirá ningún disturbio por el motor que está ahora arrancando.
Interpretemos el resultado de tu prueba:
CASO 1: El agua salió disparada/expulsada del radiador al arrancar el motor: Este resultado te confirma que uno o los dos empaques de culata, en tu carro, van, o camioneta están quemados.
CASO 2: El agua NO salió disparada/expulsada del radiador abierto al arrancar el motor: Este es el resultado correcto y esperado.
Si tu camioneta arranca y prende, pero el motor funciona con una falla en uno de los cilindros (misfire), el siguiente paso es hacer una prueba de compresión. Para realizar esta prueba, sigue a: TEST 3: Chequeando La Compresión Del Motor.
Si tu camioneta arranca y prende, pero el motor se sobrecalienta en cuestión de minutos sin razón aparente, el siguiente paso es hacer una prueba de gases de combustión en el refrigerante (block test). Para realizar esta prueba, sigue a: TEST 4: Usando Un Probador Químico De Fugas De Combustión (Block Tester).
La única manera de verificar esto, es con un chequeo de compresión.
TEST 3: Chequeando La Compresión Del Motor
La prueba de compresión es una de las pruebas más olvidadas para verificar si un empaque de cabeza (culata) está quemado. ¿Por qué? Bueno, porque muchos mecánicos concluyen que los empaques están bien cuando no encuentran aceite mezclado con anticongelante ni gases de combustión saliendo por el radiador.
En mi experiencia como técnico automotriz, he visto muchos casos en los que un empaque de cabeza se quemó justo entre dos cilindros, sin provocar ninguno de estos síntomas.
Por esta razón, en esta sección te recomiendo hacer una prueba de compresión. A continuación, encontrarás los pasos y cómo interpretar los resultados para determinar si uno de los empaques de cabeza está quemado.
Lo que buscamos con esta prueba es saber si dos cilindros que están uno al lado del otro, en el mismo banco del motor, tienen cero compresión (0 PSI). Si ambos cilindros presentan este resultado, es una señal muy clara de que el empaque de cabeza está quemado entre ellos.
OK, empecemos:
- 1
Deshabilita el sistema de encendido del motor. Es importante que la bobina de encendido no esté disparando chispa mientras realizas la prueba de compresión.
La manera más fácil de deshabilitar el sistema de encendido en tu carro o camioneta con motor 4.3L, 5.0L o 5.7L es desconectando la bobina de encendido de su conector eléctrico. - 2
Deshabilita el sistema de combustible. Es importante que los inyectores no estén inyectando gasolina mientras realizas la prueba de compresión.
Si tu vehículo tiene el sistema de combustible TBI (con dos inyectores en el cuerpo del acelerador), simplemente desconecta los inyectores de sus conectores eléctricos.
Si tu camioneta tiene el sistema de inyección de combustible ‘Spider’ (con los inyectores dentro del múltiple de admisión), simplemente desconecta el conector eléctrico grande que les suministra corriente y señales de control. - 3
Desconecta los cables de bujía y retira las ocho (o seis) bujías.
NOTA: Antes de desconectar los cables de bujía, márcalos para que puedas volver a colocarlos en su lugar y orden correctos al terminar las pruebas. - 4
Instala el medidor de compresión a mano en el agujero de la bujía del primer cilindro que vas a verificar.
No uses ninguna herramienta para apretarlo, pues basta con apretarlo con la mano. - 5
Pídele a tu ayudante que arranque el motor cuando estés listo.
- 6
Cuando la aguja deje de subir, pídele a tu ayudante que deje de arrancar el motor.
- 7
Al terminar, repite la prueba una vez más. Anota el valor de compresión de la segunda prueba en un papel, identificando el cilindro al que corresponde.
- 8
Repite la prueba en el siguiente cilindro hasta haber verificado todos los cilindros del motor.
Interpretemos los resultados de tu prueba:
CASO 1: Los valores de compresión de todos los cilindros son normales. Estos resultados te confirman que el empaque de cabeza no está quemando en la región entre dos cilindros.
Si todavía sospechas que uno o ambos empaques de cabeza están averiados, el siguiente paso es hacer un block test con un probador químico de fugas de combustión. Para realizar esta prueba, sigue a: TEST 4: Usando Un Probador Químico De Fugas De Combustión (Block Tester).
CASO 2: Dos cilindros lado a lado y en el mismo banco del bloque tienen 0 PSI de compresión. Esto te confirma que el empaque de cabeza de ese banco está quemado en el punto entre esos dos cilindros. Necesitarás reemplazar los dos empaques de cabeza.
TEST 4: Usando Un Probador Químico De Fugas De Combustión (Block Tester)
Ciertas fallas de uno o ambos empaques de cabeza no presentan ninguno de los síntomas que las tres pruebas anteriores están diseñadas para detectar.
Esto sucede cuando uno o ambos empaques de cabeza están en una etapa inicial de deterioro.
Por esta razón, no vas a ver el aceite mezclado con el refrigerante del motor. Tampoco vas a ver el refrigerante siendo expulsado con fuerza del radiador destapado, ni vas a notar una falla en alguno de los cilindros.
En estos casos, la manera de confirmar si el problema se debe a un empaque de cabeza averiado es haciendo una prueba con un detector de gases de combustión en el refrigerante, conocido como block tester.
La prueba está diseñada para verificar si los gases de combustión se están escapando hacia el sistema de enfriamiento del motor.
En pocas palabras, así funciona este probador:
- Se coloca un líquido químico de color azul en el probador (consulta la foto arriba).
- Se prende el motor.
- Después, se coloca el probador sobre la boca abierta del tanque de expansión (quizás tengas que sacar un poco de refrigerante del radiador, ya que esta herramienta necesita aspirar parte del aire que hay dentro).
- Luego se aprieta la pera de goma para aspirar el aire a través de las dos cámaras llenas de líquido. Al burbujear a través del líquido, el aire provoca una reacción química.
- Si el líquido azul cambia a amarillo (en motores de gasolina), significa que los gases de combustión están entrando al radiador. Esto confirma un empaque de cabeza averiado, un bloque agrietado o una cabeza agrietada.
- Si el líquido azul no cambia de color, puedes concluir que no tienes un empaque de cabeza averiado, un bloque agrietado ni una cabeza agrietada.
